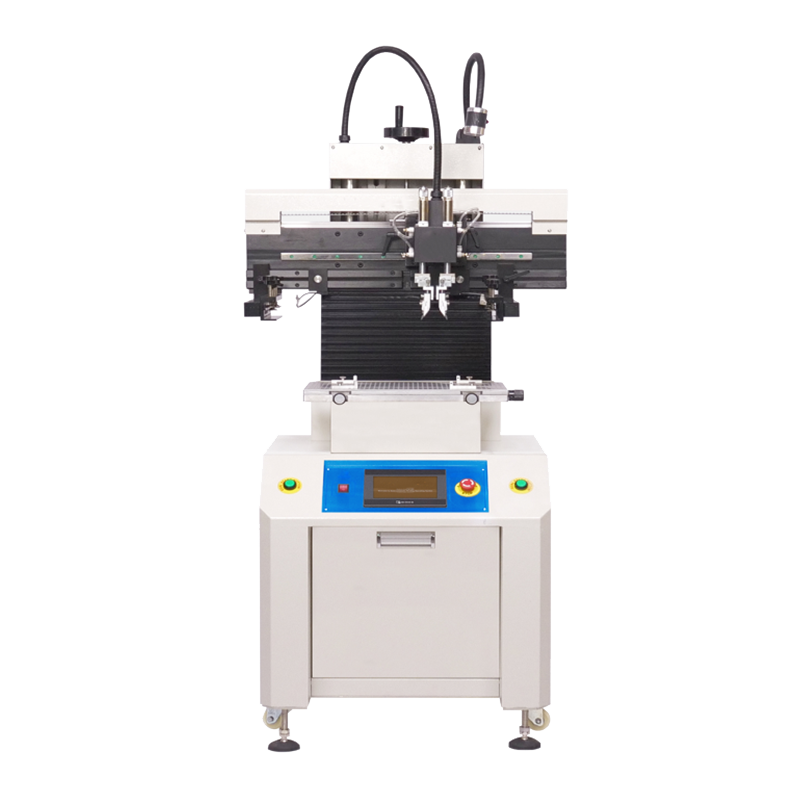

半自動印刷機OLS-1068
- 產品介紹
- 型號參數
- SMT解決方案
產品特性
使用伺服係統方便準確定位。采用台灣CSK高速導軌和進口變頻馬達來驅動刮刀座，確保印刷精度。印刷刮刀可向上旋轉45度固定，便於印刷網板及刮刀的清洗及更換。刮刀座可前後調節，以選擇合適的印刷位置。組合式印刷台板具有固定溝槽及PIN，安裝調節方便，適用於單，雙麵板的印刷。校版方式采用鋼網移動，並結合印刷（PCB）的X、Y、Z。校正微調方便快捷。采用 PLC及觸摸屏人機界麵控製，簡單、方便更適於人機對話。
可設定單向及雙向，多種印刷方式。具有自動計數功能，方便生產產量的統計。刮刀角度可調，鋼刮刀，橡膠刮刀均適合。
人機界麵具有屏保功能，保護人機界麵使用壽命。
采用獨特的程式設計，印刷刮刀座調節方便。印刷機速度人機界麵顯示，可任意數字化調節控製。
- 產品介紹
-
產品特性
使用伺服係統方便準確定位。采用台灣CSK高速導軌和進口變頻馬達來驅動刮刀座，確保印刷精度。印刷刮刀可向上旋轉45度固定，便於印刷網板及刮刀的清洗及更換。刮刀座可前後調節，以選擇合適的印刷位置。組合式印刷台板具有固定溝槽及PIN，安裝調節方便，適用於單，雙麵板的印刷。校版方式采用鋼網移動，並結合印刷（PCB）的X、Y、Z。校正微調方便快捷。采用 PLC及觸摸屏人機界麵控製，簡單、方便更適於人機對話。
可設定單向及雙向，多種印刷方式。具有自動計數功能，方便生產產量的統計。刮刀角度可調，鋼刮刀，橡膠刮刀均適合。
人機界麵具有屏保功能，保護人機界麵使用壽命。
采用獨特的程式設計，印刷刮刀座調節方便。印刷機速度人機界麵顯示，可任意數字化調節控製。
- 型號參數
型號
OLS-1068
印刷台麵積
650×700mm
框架尺寸
370×470mm、420×520mm、650×650mm
基板尺寸
600×600mm
基板厚度
0.2-2.2mm
印刷位置的固定
PCB Outer Or Pin Positioning
台板微調
Front/Back±10mm R/L±10mm
印刷精度
±0.05mm
機器重複精度
±0.02mm
最小間距
0.35mm
使用空壓
4-6Kgf/Cm2
使用電源
220V 50/60Hz 100W

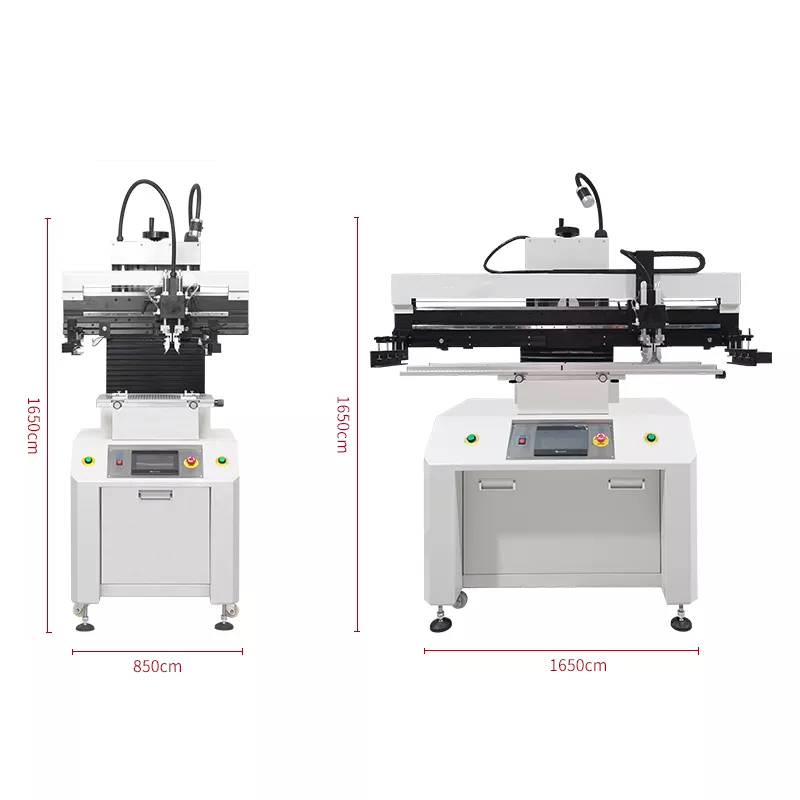

機器尺寸L×W×H
1100×1000×1650mm
機器重量
450Kg
