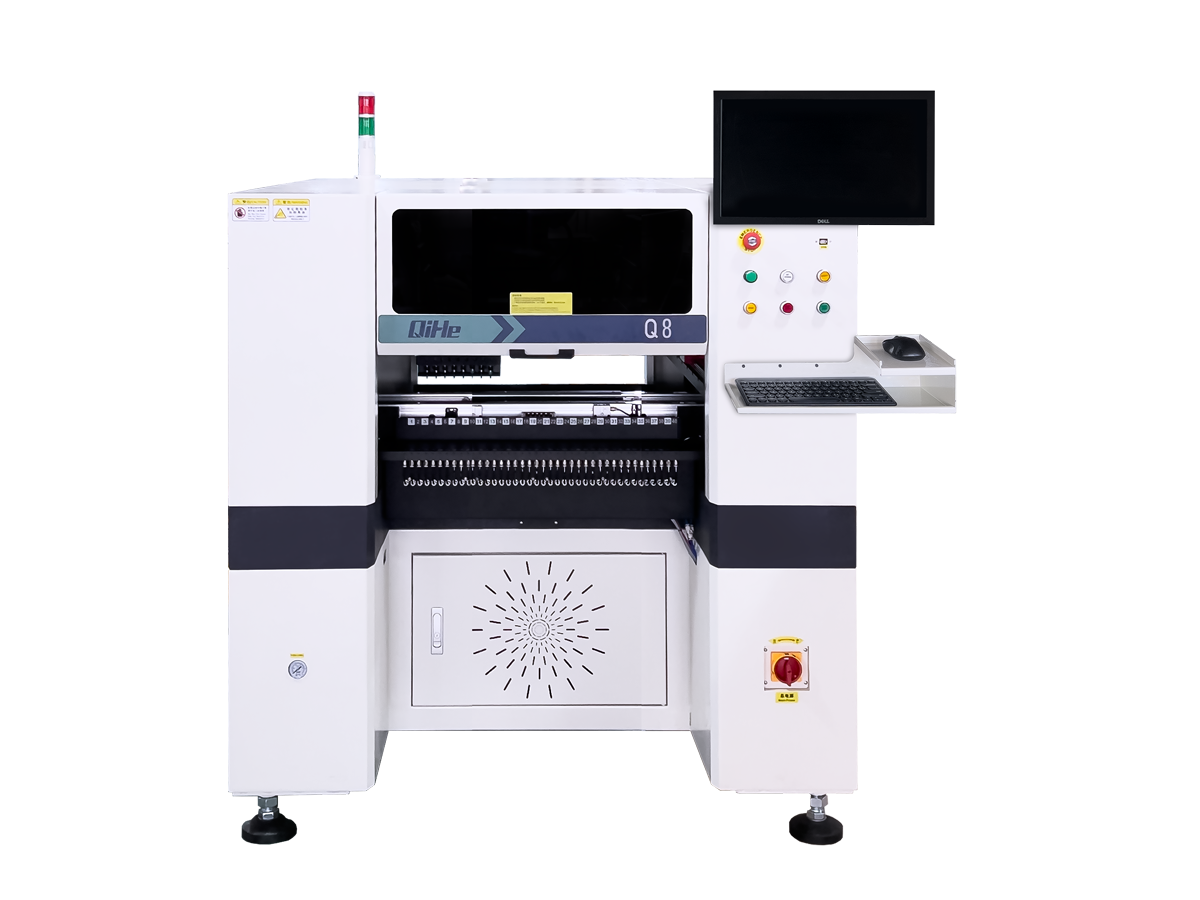

Q8是高速泡芙APP官网下载苹果在線式全自動泡芙APP官网下载苹果采用航空鋁材與大理石精準配合的結構，配合Y軸雙驅導向，防止極速啟停抖動。擁有8個高精度貼裝頭，支持8頭同取，配備TBI研磨滾珠絲杆和Panasonic伺服電機，保證整機的貼裝精度。三段式流水線可根據客戶設置自動調整軌道寬度，配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。自主研發的操控係統，易於學習和操作，終生提供技術支持。
視覺革新
擁有8個高精度貼裝頭，支持8頭同取。配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。
自動傳送新增
傳輸係統采用雙驅歸零，根據工程文件自動調整寬度。客戶隻需在軟件中輸入PCB板寬度，傳輸係統將自動調整軌道寬度。
機械結構優化
X軸主體采用鋁鎂橫梁不變形，平麵直線度高。在保證剛性基礎上降低負載，最大限度發揮伺服電機與絲杆傳輸性能
運動係統升級
采用進口精密滾珠研磨絲杆和靜音直線導軌，采用性能更加強大的鬆下伺服係統。使機器實際精度控製在±0.01MM水平。
- 產品介紹
Q8是高速泡芙APP官网下载苹果在線式全自動泡芙APP官网下载苹果采用航空鋁材與大理石精準配合的結構，配合Y軸雙驅導向，防止極速啟停抖動。擁有8個高精度貼裝頭，支持8頭同取，配備TBI研磨滾珠絲杆和Panasonic伺服電機，保證整機的貼裝精度。三段式流水線可根據客戶設置自動調整軌道寬度，配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。自主研發的操控係統，易於學習和操作，終生提供技術支持。
視覺革新
擁有8個高精度貼裝頭，支持8頭同取。配備了高精度的飛行相機，可以實現8頭飛行閃拍，2台俯視攝像機。
自動傳送新增
傳輸係統采用雙驅歸零，根據工程文件自動調整寬度。客戶隻需在軟件中輸入PCB板寬度，傳輸係統將自動調整軌道寬度。
機械結構優化
X軸主體采用鋁鎂橫梁不變形，平麵直線度高。在保證剛性基礎上降低負載，最大限度發揮伺服電機與絲杆傳輸性能
運動係統升級
采用進口精密滾珠研磨絲杆和靜音直線導軌，采用性能更加強大的鬆下伺服係統。使機器實際精度控製在±0.01MM水平。
- 型號參數
機種名 Q8 基板尺寸 20mm×50mm～350mm×500mm（可定製1.5米） XY軸最大移動範圍 800mm×710mm Z軸最大移動範圍 32mm 平均功率 約1.2KW 電源 AC 220 V 空壓源 外接氣源（min0.5MPa，200L/min（A.N.R.） 設備尺寸（顯示器） W1385mm×D1309mm×H1450mm 重量 1025KG（隻限主體：因選購件的構成而異） 貼裝頭 貼裝頭數量 輕量8吸嘴貼裝頭 最快速度 18000cph（0.20s/芯片） 平均速度 12000cph（0.30s/芯片）~16000cph（0.23s/芯片） 貼裝精度（cpk≥1） ±40μm/芯片 最高貼裝高度 15mm 元件角度支持 0～360°任意角度，運動中同步旋轉 適用元件 阻容：0201～5730、二極管、三級管 芯片：LQFP、QFN、QFP、BGA間距≥0.3mm 燈珠：0402～5070、防流明、透鏡 最大貼裝IC尺寸 33mm×33mm 元件供給 編帶 編帶寬：4/8/12/16/24/32/44/56mm 前後供料器規格：Max80品種(4、8mm編帶、小卷盤） 管狀 前後供料器規格：Max30品種（三管震動飛達） 托盤 Max96品種（ic托盤） 硬件設備 驅動電機 XY軸電機 鬆下伺服電機 Z軸驅動電機 步進電機 導軌驅動電機 步進電機 XY傳動方式 TBI高精密滾珠絲杆 XY軸驅動導軌 上銀HIWIN高精密直線導軌 XY運行模式 智能曲線加減速直線聯動，自帶直線插補算法 Z軸驅動導軌 亞德客高精密直線導軌 視覺方式 上視覺 1部高分頻率精密高速識別飛拍相機 下視覺 1部Mark高精密相機 PCB傳輸方式 三段式傳輸從左→右傳動接駁，自動PCB傳送定位 軌道調節方式 電機驅動 供料器數量 80（前40後40） 供料器器類型 Yamaha電動飛達 、氣動飛達、三管震動飛達、五管震動飛達、8、12、16、24、32mm飛達等。 軟件設備 驅動係統 鬆下高速DSP驅動 控製係統 泡芙旧版安装包自主研發的802P桌麵泡芙APP官网下载苹果操作係統（Q8-Release） 操作係統 支持Windows XP、win7操作係統 漏料檢測 視覺檢測 支持PCB設計軟件 Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件，格式為csv 、txt。 - SMT解決方案
