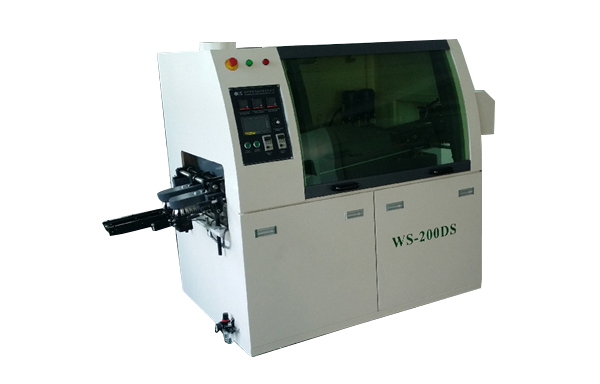

波峰焊WS-200DS
- 產品介紹
- 型號參數
- SMT解決方案
1. 開蓬式流線型外殼設計，外形美觀，清理方便。 2. 焊錫爐采用合金材料製作。高強度高硬度特製鋁合金導軌，使用壽命長。 3. 采用PLC控製技術，確保係統可靠性和穩定性。 4. 采用先進的步進電機+進口噴嘴噴霧裝置，可隨PCB的寬度自動調節，精度更高，有效節約助焊劑。 5. 錫爐波峰均采用無級電子變頻調速，可獨立控製波峰高度。 6. 特有的助焊劑隔離式裝置，助焊劑煙霧從專用排風及回收通道排出，滿足環保要求。 7. 配有冷卻模塊，溫度補償模塊，適合無鉛和多種工藝要求。 8. 二段全熱風發熱絲預熱裝置，充分均勻激發助焊劑活性，保證PCB板所有平麵預熱一直性，獲得良好的焊接效果。熱量通過熱風均勻直接輻射至PCB板底部，發熱快，使用壽命長。 9. 壓鑄式鈦合金鏈爪，不粘錫，不變形，壽命長，運輸PCB平穩可靠。 10. 全程透明觀察窗，方便觀察生產和維護操作。 11. 錫爐手動升降與進出，方便調節。采用靠背式設計，防止誤操作損傷機器。 12. 運輸係統采用無級電子調速，PID閉環控製，運輸速度穩定。 13. 經濟波峰模式，過板自動起波，減少錫氧化量。 14. 溫度控製係統采用PID閉環控製方式，溫控穩定可靠。 15. 經濟噴霧模式，過板自動噴霧，減少助焊劑的使用量。 16. 設有短路及過流保護係統。
- 產品介紹
1. 開蓬式流線型外殼設計，外形美觀，清理方便。 2. 焊錫爐采用合金材料製作。高強度高硬度特製鋁合金導軌，使用壽命長。 3. 采用PLC控製技術，確保係統可靠性和穩定性。 4. 采用先進的步進電機+進口噴嘴噴霧裝置，可隨PCB的寬度自動調節，精度更高，有效節約助焊劑。 5. 錫爐波峰均采用無級電子變頻調速，可獨立控製波峰高度。 6. 特有的助焊劑隔離式裝置，助焊劑煙霧從專用排風及回收通道排出，滿足環保要求。 7. 配有冷卻模塊，溫度補償模塊，適合無鉛和多種工藝要求。 8. 二段全熱風發熱絲預熱裝置，充分均勻激發助焊劑活性，保證PCB板所有平麵預熱一直性，獲得良好的焊接效果。熱量通過熱風均勻直接輻射至PCB板底部，發熱快，使用壽命長。 9. 壓鑄式鈦合金鏈爪，不粘錫，不變形，壽命長，運輸PCB平穩可靠。 10. 全程透明觀察窗，方便觀察生產和維護操作。 11. 錫爐手動升降與進出，方便調節。采用靠背式設計，防止誤操作損傷機器。 12. 運輸係統采用無級電子調速，PID閉環控製，運輸速度穩定。 13. 經濟波峰模式，過板自動起波，減少錫氧化量。 14. 溫度控製係統采用PID閉環控製方式，溫控穩定可靠。 15. 經濟噴霧模式，過板自動噴霧，減少助焊劑的使用量。 16. 設有短路及過流保護係統。
- 型號參數
型號
波峰焊WS-200DS
基板寬度
Max200mm
PCB板運輸高度
760±10mm
PCB板運輸速度
0-1.8M／Min
預熱區長度
700mm
預熱區數量
2
預熱區功率
4kw
預熱區溫度
室溫—200℃
加熱方式
全熱風
冷卻區數量
1
冷卻方式
自然風冷卻
錫爐功率
6
kw
錫爐溶錫量
120-150KG
錫爐溫度
室溫—300℃
運輸方向
左—右
溫度控製方式
溫控表控製
整機控製方式
儀表控製+觸摸屏
助焊劑容量
Max4.2L
噴霧方式
日本SA-6噴頭
電源
3相5線製 380V/220
啟動功率
10kw
正常運行功率
3kw
氣源
4—7KG/CM2? 12.5L／Min
機架尺寸
L1450×W1100×H1600MM
外型尺寸
L2250×W1100×H1600MM
重量
Approx 550kg
噴霧部件
噴頭
噴霧範圍20—65mm扇麵可調，
噴霧高度50—200mm可調，最大流量60ml／min噴霧傳動係統
步進電機控製移動係統，品質進一步提升
噴霧傳動部件
采用進口過濾器，控製閥和管接頭，
預熱部件
加長預熱區
總長700mm，二段全熱風溫度獨立控製
溫控方式
溫控表
加熱部件
熱風控製，進口台灣發熱絲
預熱功率
總功率4kw
錫爐部件
錫爐材質
無鉛材料 3MM厚
錫爐熔錫量
120-150kg
錫爐溫度範圍
室溫—300℃
高度調節範圍
0—50mm
錫爐功率
6kw
錫爐的移動方式
手動
波峰噴口
保準平麵錫波
經濟型運行
通過PLC及光電開關控製來板噴霧起波功能，減少不必要的浪費
波峰馬達
台灣台創公司高溫馬達 波峰高度數字化調節
加熱部件
特製長壽命，專用固態繼電器，錫液加熱均為±2℃
製冷係統（標配）
製冷方式
自然風冷卻
PCB傳遞係統
高強度耐磨導軌
專用鋁導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板
導軌平行度
0.5mm
調寬
手動調寬
C/V速度設定最小單位範圍
最小單位10mm／min 0-1800mm／min
C/V速度偏差範圍
電子閉環控製 0-10mm／min以內
鏈條張緊裝置
鏈輪調節張緊
運輸馬達
三相變頻90W馬達
售後服務責任區域
中國區域
主要配件
序號名稱
產地及品牌
1
步進電機
英納仕
2
PLC
匯邦
3
90W運輸馬達
STK
4
高效方形發熱絲
台展
5
錫爐加熱管
台展
6
總開關
正泰
7
接觸器及限流器
正泰
8
中間繼電器
法國施耐得
9
觸屏控製器
顯控
10
變頻器
台達
11
電源按鈕及指示燈
和泉
12
測溫探頭
日本電熱
13
固態繼電器
台灣陽明
14
光電感應器
SICK/OMROM
15
鬆香噴咀
ST-6
16
熱風馬達
台灣三越
17
錫爐波峰馬達
台灣台創
